Một; Mục đích và phân tích sử dụng

product-822-489

Trong quá trình sản xuất và sản xuất rơ moóc, công việc hàn là một phần rất quan trọng . Chất lượng hàn có liên quan đến chất lượng sản xuất và an toàn lái xe của toàn bộ xe, và các vấn đề tiếp theo gây ra khá phức tạp. Các vấn đề dễ xảy ra trong quá trình nâng:

(1) Điểm tiếp xúc giữa dây thép và khung dễ bị biến dạng .

(2) Trong quá trình nâng dài hạn, dây thép đã phá vỡ vấn đề trượt sẽ mang lại các vấn đề an toàn nghiêm trọng .

(3) Phương pháp lật cần trục có hiệu quả làm việc thấp, tăng chi phí sản xuất và giảm khả năng cạnh tranh của thị trường sản phẩm .

Hai; Chi tiết một phần Giải thích

Để đảm bảo an toàn dài hạn, thiết bị được trang bị hai loại thiết bị an toàn, sử dụng cả giới hạn cứng và điều khiển điện tử Giới hạn mềm . để ngăn chặn sự xuất hiện của các vụ tai nạn sản xuất an toàn .}

product-553-323 Giới hạn điều khiển điện tử t -1

Để thuận tiện cho quá trình sản xuất, hệ thống thủy lực được điều khiển bởi điều khiển từ xa; Hành động điều khiển từ xa có thể được dừng ở bất kỳ vị trí nào .

product-382-430

Hệ thống điều khiển từ xa cấp công nghiệp t -2

Kẹp (chùm tia chính) thiết bị; Áp dụng điều khiển mạch dầu thủy lực, xi lanh dầu được thắt chặt .

Nhấn từ cả hai bên

product-685-356

Hệ thống cố định t -3

Để thích nghi với các mô hình cổ phẳng và ngỗng, cũng như phân phối khoa học các điểm hỗ trợ, công cụ áp dụng thiết kế đồng bộ thả bốn điểm

product-966-384

Hệ thống khung t -4

3: Thông số kỹ thuật và cấu hình ngắn gọn

1: Các thông số kỹ thuật chính
1	Mô hình thiết bị: FZ-CJ -90 d
2	Tên thiết bị: Công cụ lật 90 độ
3	Kích thước thiết bị: 12000mm * 2450mm * 800mm
4	Phạm vi kẹp: 1050mm --1450 mm
5	Thích hợp cho chiều dài xe: 6000mm -14000 mm (có thể mở rộng)
6	Dừng dầm ngỗng áp dụng: Trong vòng 560mm (bao gồm các mô hình chùm tia thẳng)
7	Áp suất định mức hệ thống: nhỏ hơn hoặc bằng 15mps
8	Mô hình dầu thủy lực: L-HM -46
2: Tham số cấu hình chính
Số seri	Tên thành phần	Thông số đặc điểm kỹ thuật		ghi chú
1	Loại bơm dầu	Bơm bánh răng		Yuci
2	Bơm dầu dịch chuyển	20 ml		tiêu chuẩn
3	Thương hiệu động cơ	Động cơ Lisheng		Sân
4	Mô hình động cơ	Y132M-4
5	Động cơ điện	5,5kw		tiêu chuẩn
6	Mô hình của xi lanh dầu nâng	HSG80/700		Mặc và bán phong cách
7	Nguồn gốc/nhãn hiệu của xi lanh dầu nâng	Độ chính xác của bầu trời sáng		Anhui
8	Mô hình xi lanh kẹp	HSG63/400		Mặc và bán phong cách
9	Nguồn gốc/nhãn hiệu của xi lanh kẹp	Độ chính xác của bầu trời sáng		Anhui
10	Chế độ điều khiển hành động	Điều khiển từ xa		Lớp công nghiệp
11	Góc lật tối đa ở một bên	90 độ
12	Số lượng ghế nâng	8 bộ		tự làm
13	Thiết bị khóa	8 bộ		tự làm
14	Thiết bị điện chính của tủ điều khiển	Chint		Chiết Giang
15	Phương pháp nâng đồng bộ	Ống thép liền mạch tích hợp
16	cấu trúc chính	Hàn khung hồ sơ
17	Màu thiết bị	OUMANLAN
18	chất lượng thiết bị	Khoảng 4200kg
3: Bảo vệ sản xuất an toàn
1	Van tràn hệ thống thủy lực
2	Van an toàn và ổn định
3	Thiết bị chống tách
4: Phạm vi cung cấp điện
1	Tùy chỉnh
5: Thời gian bảo hành
1	Từ ngày giao hàng, toàn bộ máy đi kèm với bảo hành miễn phí một năm .
6: Phạm vi cung cấp, phạm vi tự cung cấp bởi Demander và các điều kiện cài đặt của trang web
Phạm vi cung cấp:
Số seri	tên		ghi chú
1	Thân máy chủ: 1 bộ		Bao gồm: 1 bộ trạm thủy lực, 1 bộ tủ điều khiển điện, 16 xi lanh thủy lực, 2 bộ thiết bị an toàn và 8 bộ kẹp nâng
2	Cơ sở an toàn: 4 bộ
Người mua sẽ cung cấp:
1	Dầu thủy lực		L-hm -46
2	đường dây điện		4- lõi 4- vuông
Điều kiện cài đặt trang web: 1: Sàn bê tông 2: góc nghiêng mặt đất: dưới 8 độ
Lưu ý: Phạm vi cung cấp trên bao gồm các thành phần thiết bị hoàn chỉnh để đảm bảo hoạt động và hoạt động bình thường .

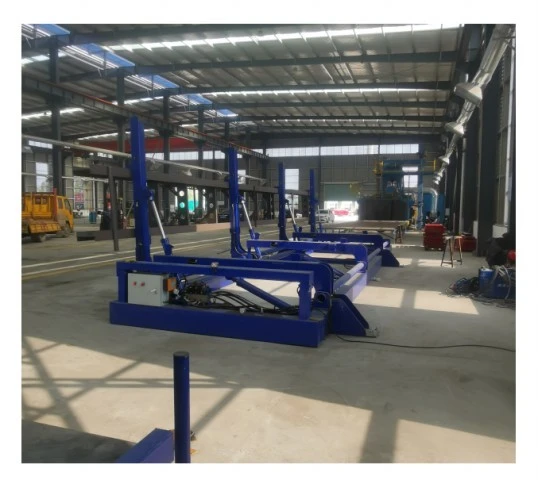

Hiển thị tổng thể của bộ đồ lật 90 độ

product-910-418

Cấu trúc tổng thể t -5

product-690-920

Sơ đồ làm việc t -6
